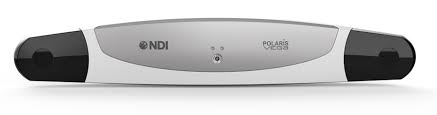

3D 위치 추적 시스템 NDI Polaris Vega System
1번째 이미지 새창 2번째 이미지 새창 3번째 이미지 새창

페이지 정보

  • Description
  • Aplications
  • HW & SW
  • 다운로드/기타
    • 패시브 반사 마커를 이용한 센서 위치 추적
    • 우수한 정밀도
    • Ethernet, RJ45 인터페이스
    • 소형 경량으로 설치 및 이동이 매우 용이함

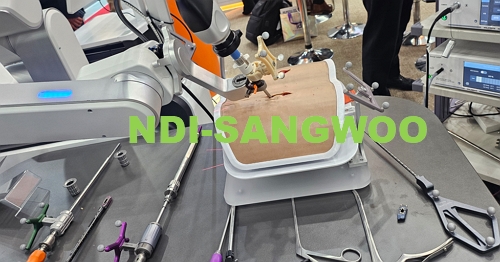

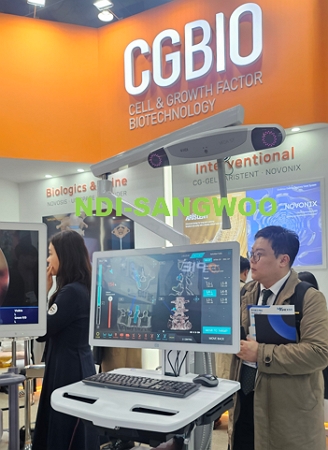

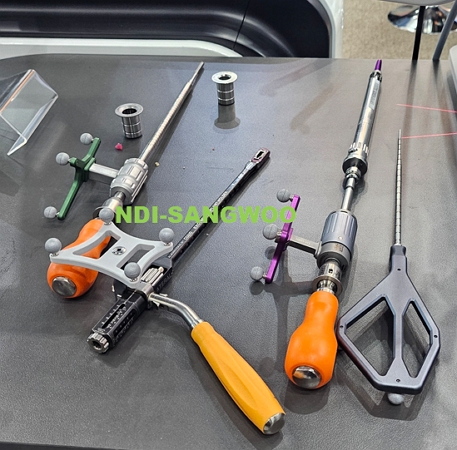

  •  * 의료기기 전문 업체 CGBIO NDI- Polaris Vega System 적용 Application
        -  KIMES 2026 의료기기 전시회에 저희 NDI 제품을 적용한 CGBIO의 의료 로봇 수술 시스템이 전시 되었습니다.






    항상 저희 (주)상우과학은 새로운 제품 개발과 연구을 위한 지원을 도와 드립니다.





  • Technical Specifications

    AccuracyVolumePolaris VegaPolaris Vega MR250
    Volumetric1,2 RMSPyramid:
    Extended Pyramid:    		0.12 mm
    0.15 mm    		0.25 mm
    0.30 mm
    95% Confidence Interval1,2   Pyramid:
    Extended Pyramid:    		0.20 mm
    0.30 mm    		0.50 mm
    0.60 mm
    Performance
    Best Frame Rate
    		60 Hz3 (standard) or 250 Hz (optional)
    Measurement VolumePyramid and Extended Pyramid Volume (optional)
    Data Communication
    InterfaceEthernet, RJ45
    CommunicationGigabit Ethernet
    Mechanical
    Dimensions (LxWxH)591 mm x 103 mm x 106 mm
    Weight1.7 +/- 0.1 kg
    MountingSecured via four M4 x 0.7 mm pitch x 10 mm deep threaded holes, rear mount
    Tools
    Tool TypesPassive (Polaris Vega, Polaris Vega MR250), Active Wireless (Polaris Vega)
    Maximum Number of ToolsLoad up to 25 tools (maximum of 6 active wireless)
    Maximum Number of Markers Per Tool6 single-face/20 multi-face for passive or active wireless tools
    Power Requirements
    Power Over Ethernet (Input at rear of Vega)IEEE 802.3at Type 2 (PoE+) compliant
    Power Requirements
    Temperature
    Operating Temperature10°C – 35°C
    Storage Temperature-10°C – 50°C
    Positioning Laser (Optional)
    ClassClass 2
    Approvals
    Electrical SafetyEN 60601-1:2012 reprint +AC:2010 / IEC 60601-1:2005 +C1:2006 + C2:2007+AM1:2012
    ANSI/AAMI ES60601-1:2005/(R)2012
    CANS/CSA-C22.2 No.60601-1:14
    Electromagnetic CompatibilityEN 55011:2009 +A1:2010 / CISPR 11:2009 +A1:2010
    FCC15 Class B
    ICES-003
    EN 60601-1-2:2014 (4th ed.)
    JIS T 06010-1-2:2002

    1 Based on a single marker stepped through more than 900 positions throughout the measurement volume using the mean of 30 samples at each position at 20°C.
    2 Accuracy stated based on overall volume.
    3 Varies according to tool combinations with a maximum rate of 60 Hz.

  •
