판 형식 보행 압력 분포 - emed
5번째 이미지 새창 6번째 이미지 새창 7번째 이미지 새창 8번째 이미지 새창 10번째 이미지 새창 12번째 이미지 새창

페이지 정보

  • Description
  • Aplications
  • HW & SW
  • RESEARCH NEWS
  • 다운로드/기타

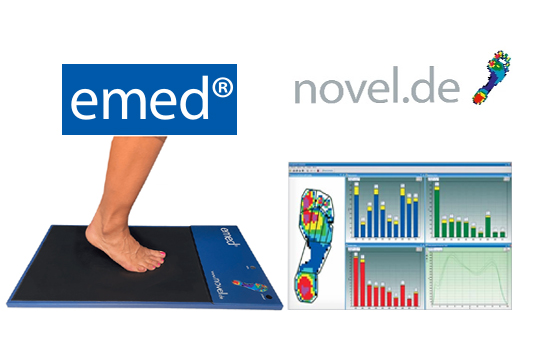

    • 바닥면의 센서부를 밟고 지나가면서 발생하는 압력 분포측정
    • 공기압을 이용 칼리브레이션된 정량센서 사용 (세계유일)
    • 정밀한 Capacitive Sensor 사용으로 최고의 정량값 측정
    • 세계 유일의 정밀도 및 복원력 (3% 이하)

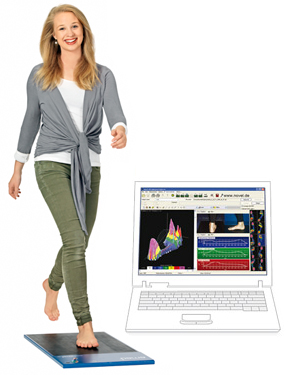

    • 보행시 실시간 압력분포 및 중심이동측정
    • 서 있는 상태에서의 족압력과 무게 중심점을 측정
    • 동작분석, EMG, Goniometer 등 외부 동기화
    • 완벽한 소프트웨어 분석으로 양질의 분석결과 획득
    • 정기적인 User Meeting 통한 정보 교환
    • 세계 유수의 연구 및 논문에 적용
    • 생체역학적 분석을 통한 신발의 특성연구
    • 교정과 설계의 보조 및 재활의학 평가
    • 보행시의 동적 압력 분석 평가
    • 서 있는 상태에서의 균형 능력 평가
    • 발의 효과적 진단 (재활 및 장애 환자)
    • 스포츠 생체 역학
    • 치료법 및 회복 경과의 평가
    • 장시간의 무게 부하 관찰
    • 기능성 인솔 제작 디자인

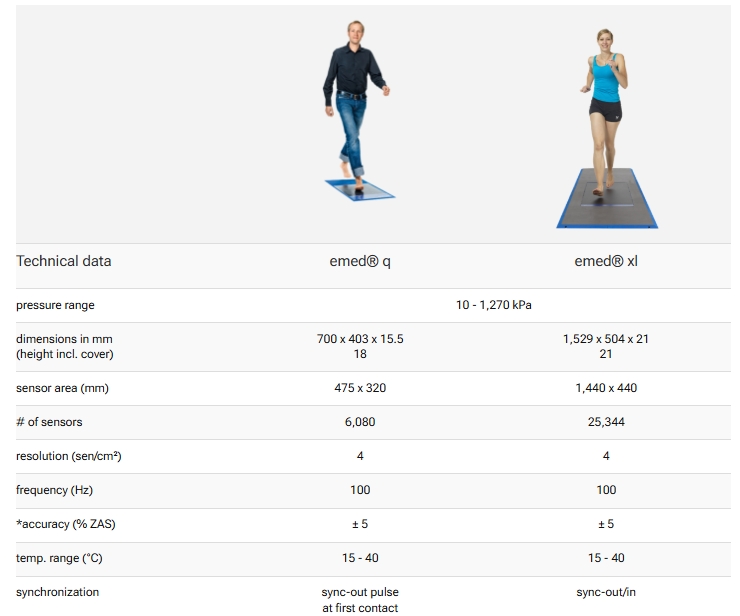

  • Technical specification of emed®-xl* platform

        platform (schematic drawing)  emed®-xl
        dimension (mm)  1,529 x 504 x 21
        sensor area (mm)  1,440 x 440
        number of sensors  25,344
        resolution (sensors/cm2)  4
        frequency (Hz)  100
        pressure range (kPa)  10 – 1,270
        pressure threshold (kPa)  10
        cable length (m)  5
        synchronisation  sync-out pulse at start


    Technical specification of emed®-x400 platform

        platform (schematic drawing)

      		  emed®-x400
        dimension (mm)  700 x 403 x 15.5 (18)
        sensor area (mm)  475 x 320
        number of sensors  6,080
        resolution (sensors/ cm²)  1 or 4
        frequency (Hz)  400 or 100
        pressure range (kPa)  10-1,270
        pressure threshold (kPa)  10
        accuracy  ±5% ZAS
        hysteresis  <3%
        temperature range (°C)  10-40
        max. total force (N)  193,000
        cross talk (db)  -40
        cable length (m)  5
        synchronisation  sync-out/in


    Technical specification of emed®-q100 platform

        platform (schematic drawing)  emed®-q100
        dimension (mm)  700 x 403 x 15.5 (18)
        sensor area (mm)  475 x 320
        number of sensors  6,080
        resolution (sensors/ cm²)  4
        frequency (Hz)  100
        pressure range (kPa)  10-1,270
        pressure threshold (kPa)  10
        accuracy  ±5% ZAS
        hysteresis  <3%
        temperature range (°C)  10-40
        max. total force (N)  193,000
        cross talk (db)  -40
        cable length (m)  5
        synchronisation  sync-out pulse at start


      Technical specification of emed®-n50 platform

        platform (schematic drawing)  emed®-n50
        dimension (mm)  700 x 403 x 15.5 (18)
        sensor area (mm)  475 x 320
        number of sensors  6,080
        resolution (sensors/ cm²)  4
        frequency (Hz)  50
        pressure range (kPa)  10-1,270
        pressure threshold (kPa)  10
        accuracy  ±5% ZAS
        hysteresis  <3%
        temperature range (°C)  10-40
        max. total force (N)  193,000
        cross talk (db)  -40
        cable length (m)  5
        synchronisation  sync-out pulse at start




  •
